1.350連軋線切頭鋸技術要求

 01)切頭鋸用于連扎線軋機前坯料頭部的去除,不含前后物料臺架裝置。鋸體為（銅、鋁）金屬切割鋸，鋸 切方向沿軋線垂直方向，在鋸后另布置有擋板，擋板將物料截停，鋸體配檢測元件檢測料頭，并向主 控PLC發送檢測信號，待主控PLC返回切割信號后，鋸開始工作，對物料料頭進行切割。

02) 物料尺寸：127x42；122x42；102x42；80x42； 03)切除物料材料：銅包鋁；

2.技術要求：

01) 結構為機電一體設備，設備自帶鋸體的控制系統，進鋸速度可以調節；

02) 自帶潤滑系統；

03) 帶壓料裝置，因材料較硬，鋸機工作臺和壓料裝置要加強，用液壓缸壓下，配料頭位置檢測元件；

04) 具備自動剪切和手動剪切兩種模式，鋸體控制系統可以接收軋線電控發的剪切信號，收到信號后觸發 剪切動作。待剪切完成后向軋線電控發送剪切完畢信號。

05) 帶收屑、集屑裝置及收集料頭功能；

06) 鋸體帶保護罩；

07) 長度精度：±0.5mm；

08) 鋸片尺寸：Ф600mm；鋸片厚度：3-5mm, 鋸齒處寬度5-6mm（以廠家詳細設計為準）

09) 最大切割型材高度：50mm；最大切割型材寬度：130mm；

10）主電機功率：7.5kW（推薦值，廠家可根據實際進行調整）；

11）鋸伸縮動力：伺服系統或按廠家設計；

12) 鋸用地腳螺栓（或膨脹螺栓）固定在基礎上；

3.     設備主要技術參數

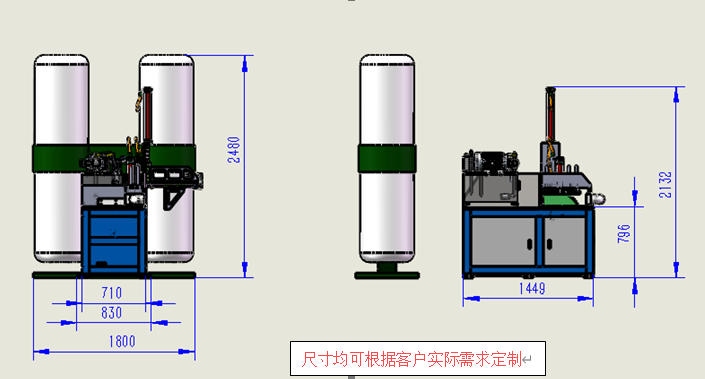

整機設備外觀展示

一、  SDY-B500鋸切鋸機主要結構特性

1、鋸切刀具采用整體硬質合金圓鋸片，鋸片使用壽命長，鋸口窄，省材。

2、采用PLC進行自動控制，采用觸摸屏進行參數設定，全過程數字化控制。

3、工件鋸切精度高，垂直度高達0.2/100mm，一般在6.3-3.2范圍內。

4、采用法蘭式鋸片加緊機構，完全防止了圓鋸片的振顫、偏擺，鋸切精度高。

5、氣動系統元件全部采用知名品牌產品，設備整體性能有可靠保證。

6、高精度的主軸機構，保證圓鋸機的鋸切精度及圓鋸片的使用壽命。

二、  制造、檢驗標準及主要精度

1、  制造、檢驗標準

1) 該設備符合JB/T3364.2-3-2011圓鋸床《精度》《技術條件》JB/T3866.2-2011《圓鋸床主軸端連接尺寸》JBI6454-2011《鋸床安全防護技術要求》等國家行業標準。

2)該設備中的所有使用計量單位均符合SI國際標準。

2、 圓鋸機主要幾何精度標準（單位：mm）

1) 圓鋸機主軸鋸片法蘭部分端向跳動≤0.02

2) 圓鋸機主軸鋸片法蘭部分徑向跳動≤0.02

3、 圓鋸機工作精度（按標準試件切削）

1) 鋸斷面與工件軸心線垂直度誤差≤0.2/100

2）鋸斷件端面對其素線的垂直度≤0.2/100

4、 我公司生產的SDY-B500鋸切鋸機的主要精度均達到和部分超過以上國家標準。

三、    操作培訓

1、由供方為需方技術人員、設備維護人員及操作人員進行培訓。受培訓人員要達到對設備安全操作使用、正確檢修、維護和排除故障。

2、技術培訓內容：設備總體結構、電控、氣動、液壓等系統工作原理、操作使用、模具調整、產品調試和維護方法。
