全自動上料、下料自動化切割機SDY-QF-V
設備不但具備自動送料 下料切割功能，還配備了自動上料系統，更大化節省人工成本；
全國服務熱線：181-1267-8018
一、設備配置參數
|
序號 |
項目 |
規格型號 |
品牌 |
|
1 |
設備型號 |
SY-QF550-L |
雙德譽自主研發制造 |
|
2 |
鋸片直徑 |
550mm |
國產合金鋸片 |
|
3 |
PLC |
XD5-48RT-E |
信捷 |
|
4 |
人機觸控界面 |
10寸 |
臺灣威倫 |
|
5 |
24V控制電源 |
LRS-150-24V |
臺灣明偉 |
|
6 |
低壓控制電器 |
法國施耐德/正泰 |
|
|
7 |
鋸切主軸一體電機 |
5.5KW2850Pr/min |
國產 |
|
8 |
變頻器 |
5.5KW |
國產/臺達 |
|
9 |
送料滾珠絲桿 |
2510 |
臺灣TBI |
|
10 |
送料方形導軌 |
25-C01 |
臺灣鼎翰 |
|
11 |
鋸切滾珠絲桿 |
2510 |
臺灣TBI |
|
12 |
鋸切方形導軌 |
25-C01 |
臺灣鼎翰 |
|
13 |
浮動氣缸 |
臺灣亞德客 |
|
|
14 |
送料伺服系統 |
1.0KW |
WSK/信捷/臺達 |
|
15 |
鋸切伺服系統 |
1.0KW |
WSK/信捷/臺達 |
|
16 |
刀具微量潤滑系統 |
0.03ml/次 |
SDYCUTTER |
|
17 |
尾料滾珠絲桿 |
2510 |
臺灣TBI |
|
18 |
尾料方形導軌 |
25-C01 |
臺灣鼎翰 |
|
19 |
尾料伺服系統 |
0.75KW |
WSK/信捷/臺達 |
|
20 |
安全聯鎖系統 |
雙德譽自主研發 |
|
|
21 |
對刀功能系統 |
雙德譽自主研發 |
|
|
22 |
自動上料機構及系統 |
雙德譽自主研發 |
|
序號 |
名稱 |
說明 |
名稱 |
說明 |
|
1 |
輸入電源 |
380V/50Hz |
設備型號 |
SDY-QF550-L |
|
2 |
電機轉速 |
2850Pr/min可變頻調速 |
送料精度 |
±0.1mm |
|
3 |
電機功率 |
5.5KW |
切割平面度 |
±0.05mm |
|
4 |
工作氣壓 |
0.6-0.8MPa |
切割垂直度 |
±0.05mm |
|
5 |
主軸軸徑 |
30mm |
鋸片直徑 |
550mm |
|
6 |
冷卻裝置 |
微量潤滑 |
進刀方式 |
橫向進刀 |
|
7 |
進給動力 |
伺服系統 |
自動送料長度 |
10-850mm |
|
8 |
主軸精度 |
0.005mm |
循環模式 |
自動往復循環 |
|
9 |
進給速度 |
0-6m/min |
切割寬度 |
400mm |
|
10 |
送料有效單次行程 |
850mm |
切割高度 |
170mm以內 |
|
11 |
尾料剩余長度 |
理論30mm |
重量 |
約1100KG |
|
12 |
分離退刀功能 |
具備 |
外形尺寸 |
約6200*1650*1850mm |
三、設備特點及優勢
1、特殊工藝不傷材料：設備擁有自主發明防刮傷專利結構，工作臺面無需加裝任何防刮傷材料（如電木板，橡膠板等）任何鋁型材在設備運動過程中不會因摩擦而拉傷材料表面；
2、剩余尾料短：自主研發普通機型尾料可短至100mm，比同行業標準機型尾料縮短2倍以上，無尾料機型尾料可短至30mm，為廣大用戶大大節約材料成本;
3、切割穩定精度高：全系列設備采用橫向進刀方式，保證其切割穩定性；
4 、不同長度切割：全自動設備可實現同一根材料多段不同長度的切割，節約人工換料時間，伺服系統送料，送料精度穩定，效率更高；
5、環保微量潤滑系統：全系設備配備微量冷卻潤滑系統，可延長鋸片使用壽命30%以上，切割材料表面光滑無毛刺，配備專業吸塵裝置，讓鋁屑不在滿天飛；
6、專利升降式送料機構 ：設備具有自動升降功能，減小阻力，確保二次送料或送料機構回退時不帶料
7、設備整機接地，可有效避免漏電造成觸電的安全隱患；
8、設備采用多吸塵口，配備大功率吸塵器，有效提高鋁屑回收效率。
9、具備自動上料系統，實現無人化鋸切操作。

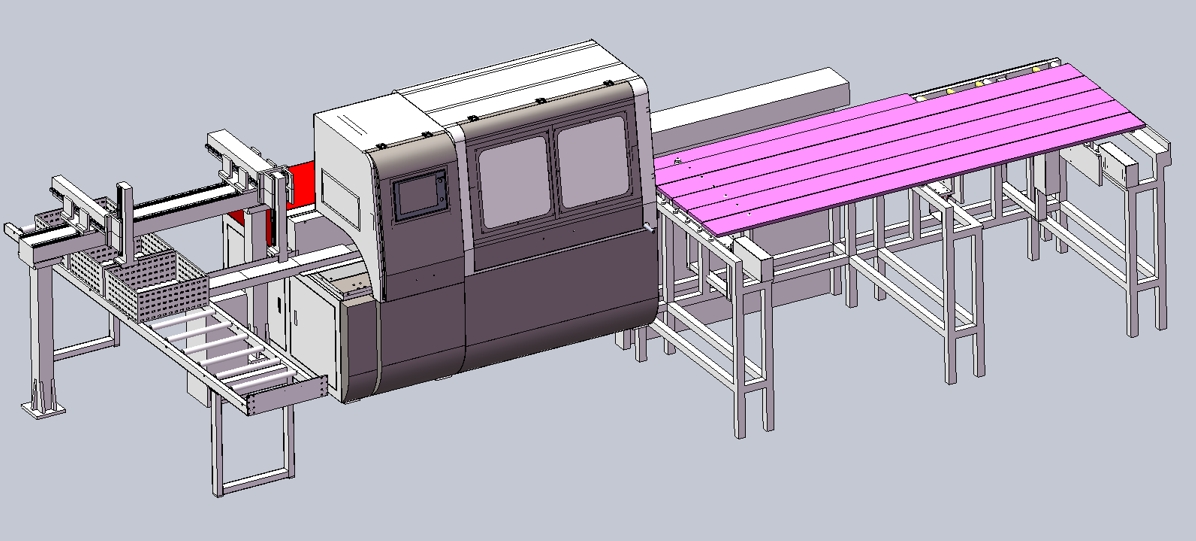

四、設備設計圖
-
-
